Ogrzewanie podłogowe na stropie drewnianym wykonuje się w technologii suchej, bez tradycyjnej wylewki betonowej. Najbezpieczniejsze rozwiązania to suchy jastrych z płytami gipsowo-włóknowymi albo system na legarach z aluminiowymi panelami transmisyjnymi. Przed montażem trzeba sprawdzić nośność belek, ich stan techniczny oraz wilgotność drewna, która nie powinna przekraczać 12%.
Dlaczego mokra wylewka nie nadaje się na strop drewniany?
Betonowa lub cementowa wylewka wprowadza do konstrukcji dwa problemy. Pierwszym jest obciążenie stałe. Warstwa zaprawy ma dużą masę, a strop drewniany został zwykle zaprojektowany z uwzględnieniem określonego obciążenia użytkowego. Dołożenie ciężkiej podłogi może zwiększyć ugięcie belek, powodować pękanie warstw wykończeniowych, a w starym budynku także ujawnić wcześniejsze uszkodzenia konstrukcji.
Drugim zagrożeniem jest wilgoć technologiczna. Woda z zaprawy może przedostać się w szczeliny, zawilgocić belki i izolację, a następnie sprzyjać rozwojowi pleśni oraz gniciu drewna. Konstrukcja pracuje także podczas wysychania i zmian temperatury, dlatego połączenie mokrej warstwy z drewnianym stropem wymagałoby szczegółowej oceny projektowej. W typowym remoncie bezpieczniej zastosować system suchy.
Jakie technologie można zastosować?
Obie dopuszczalne ścieżki nie wymagają wylewania betonu, ale działają inaczej. W systemie suchego jastrychu rury umieszcza się w przygotowanych kanałach lub płytach systemowych, a całość przykrywa płytami gipsowo-włóknowymi. System na legarach wykorzystuje przestrzeń między elementami konstrukcji oraz aluminiowe panele, które rozprowadzają ciepło z rur po spodzie podłogi.
| Cecha | Mokra wylewka | Suchy jastrych | System na legarach |
|---|---|---|---|
| Orientacyjna masa warstwy | Duża, zależna od grubości i materiału | około 15–25 kg/m² dla lekkich układów systemowych | Niska, zależna od płyt, legarów i wykończenia |
| Czas montażu | Wymaga czasu na wyschnięcie i dojrzewanie | Bez wilgoci technologicznej, dalsze prace możliwe po wykonaniu zgodnie z instrukcją systemu | Bez schnięcia wylewki, lecz z większą liczbą elementów do dopasowania |
| Wpływ na drewno | Ryzyko zawilgocenia i dużego obciążenia | Małe obciążenie i brak wody z zaprawy | Małe obciążenie, pod warunkiem prawidłowej izolacji |
| Złożoność montażu | Wymaga kontroli grubości, zbrojenia i procesu schnięcia | Wymaga dokładnego ułożenia płyt, rur i dylatacji | Wymaga precyzyjnego rozmieszczenia legarów, paneli i izolacji |
Suchy jastrych jest zwykle niższy i prostszy, gdy podłoże pozwala na bezpośrednie ułożenie systemu. System na legarach sprawdza się wtedy, gdy konstrukcja ma wyraźny układ belek, a dostępna wysokość umożliwia wypełnienie przestrzeni wełną i zamontowanie paneli transmisyjnych.
Jak przygotować strop przed montażem?
Przed wyborem technologii trzeba ocenić konstrukcję, a nie tylko miejsce na rury. Widoczne ugięcia, pęknięcia, ślady owadów, zawilgocenie lub spróchniałe fragmenty wymagają oględzin konstruktora. Nie należy kompensować problemów z nośnością grubszymi płytami ani dodatkową warstwą wyrównującą.
Przed rozpoczęciem prac sprawdź następujące elementy:
- Wilgotność drewna nie przekracza 12%.
- Belki, deski i istniejące legary nie mają uszkodzeń biologicznych ani konstrukcyjnych.
- Nośność stropu została oceniona z uwzględnieniem wszystkich nowych warstw, rur i planowanego wykończenia.
- Podłoże jest oczyszczone, stabilne i możliwie równe.
- Poziom podłogi oraz dostępna wysokość pozwalają zachować wymagane warstwy systemu.
Nierówności należy usuwać metodą przewidzianą przez producenta wybranego systemu. Nie każdą szczelinę można bezpiecznie wypełnić pianką, a przypadkowe podkładki mogą z czasem osiąść. Trzeba też zaplanować izolację akustyczną, taśmy brzegowe i ewentualną warstwę przeciwwilgociową odpowiednią dla konkretnego układu.

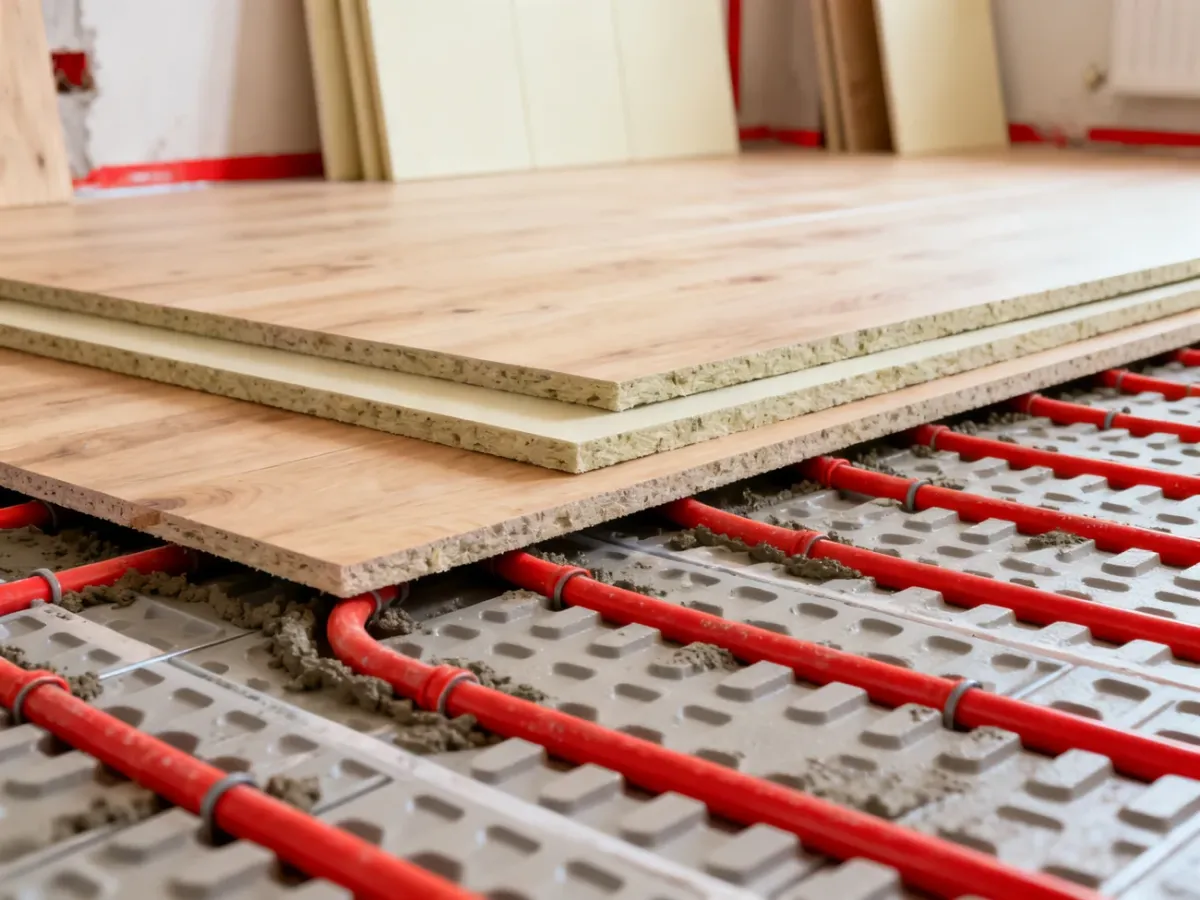

Jak wykonać ogrzewanie w suchym jastrychu?
W tym rozwiązaniu rury znajdują się w płytach systemowych albo w wyprofilowanych kanałach. Płyty gipsowo-włóknowe tworzą stabilny podkład i rozkładają obciążenia, ale ich układ nie może być przypadkowy. Należy korzystać z kompletnego systemu lub dokumentacji producenta, ponieważ grubość płyt, sposób mocowania i dopuszczalny rozstaw rur wpływają na pracę całej podłogi.
- Przygotuj oczyszczone i wyrównane podłoże, a przy ścianach zamontuj taśmę brzegową.
- Ułóż przewidzianą izolację oraz pierwszą warstwę płyt, zachowując kierunek i przesunięcia wskazane w instrukcji.
- Rozmieść płyty grzewcze lub elementy z wyfrezowanymi kanałami, a następnie włóż rury zgodnie z projektem pętli.
- Podłącz obieg do rozdzielacza i wykonaj próbę szczelności przed zamknięciem instalacji kolejną warstwą.
- Ułóż drugą warstwę płyt gipsowo-włóknowych z przesunięciem spoin względem pierwszej warstwy.
- Połącz płyty klejem i wkrętami przeznaczonymi do danego systemu, nie naruszając rur.
- Wykonaj dylatacje przy ścianach, w przejściach między pomieszczeniami i w miejscach wymaganych przez wielkość pola grzewczego.
- Przygotuj powierzchnię pod wybraną posadzkę, stosując grunt lub warstwę pośrednią, jeśli wymaga tego producent wykończenia.
Nie wolno prowadzić wkrętów na pamięć w miejscach, w których znajdują się przewody. Dylatacja brzegowa musi pozostać ciągła, ponieważ płyty zmieniają wymiary pod wpływem temperatury i wilgotności. Podłoga wykończeniowa nie powinna blokować tej pracy.

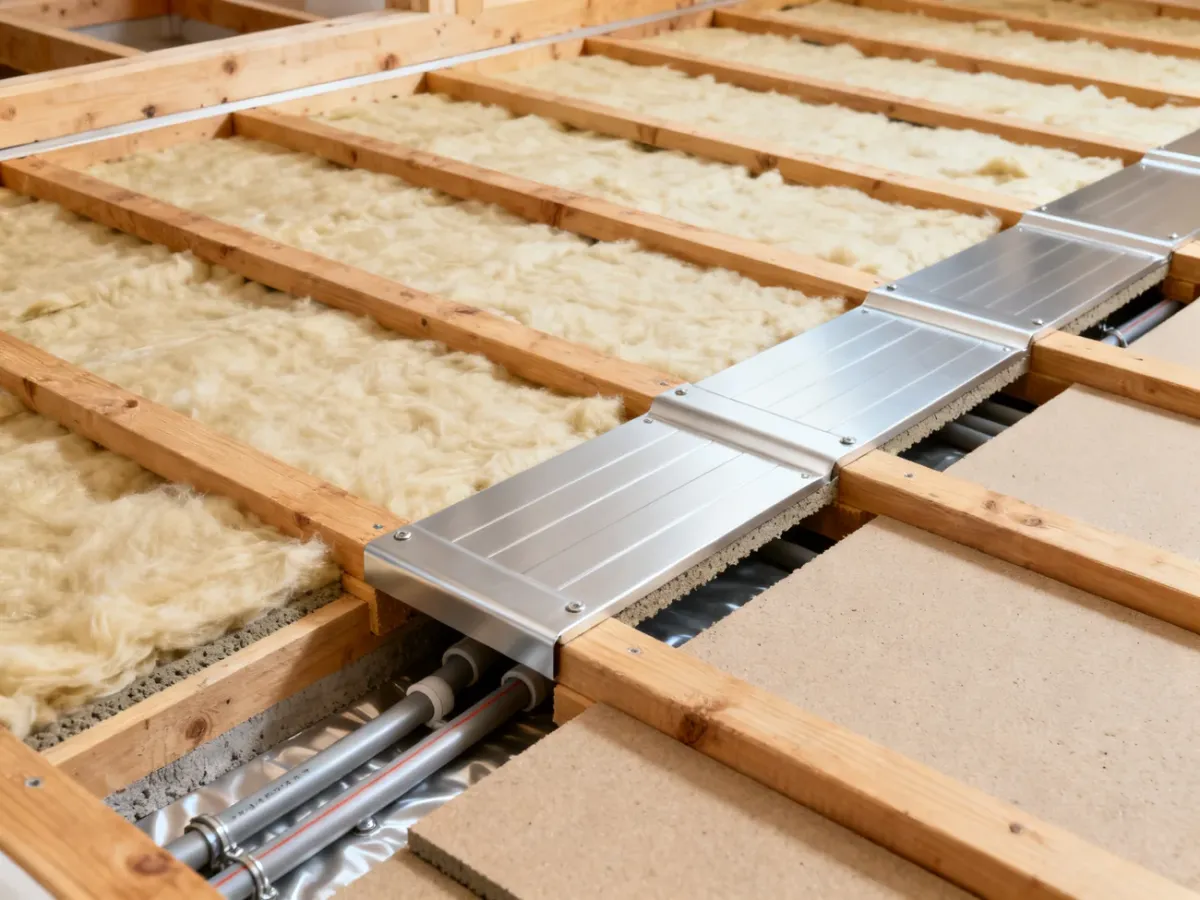

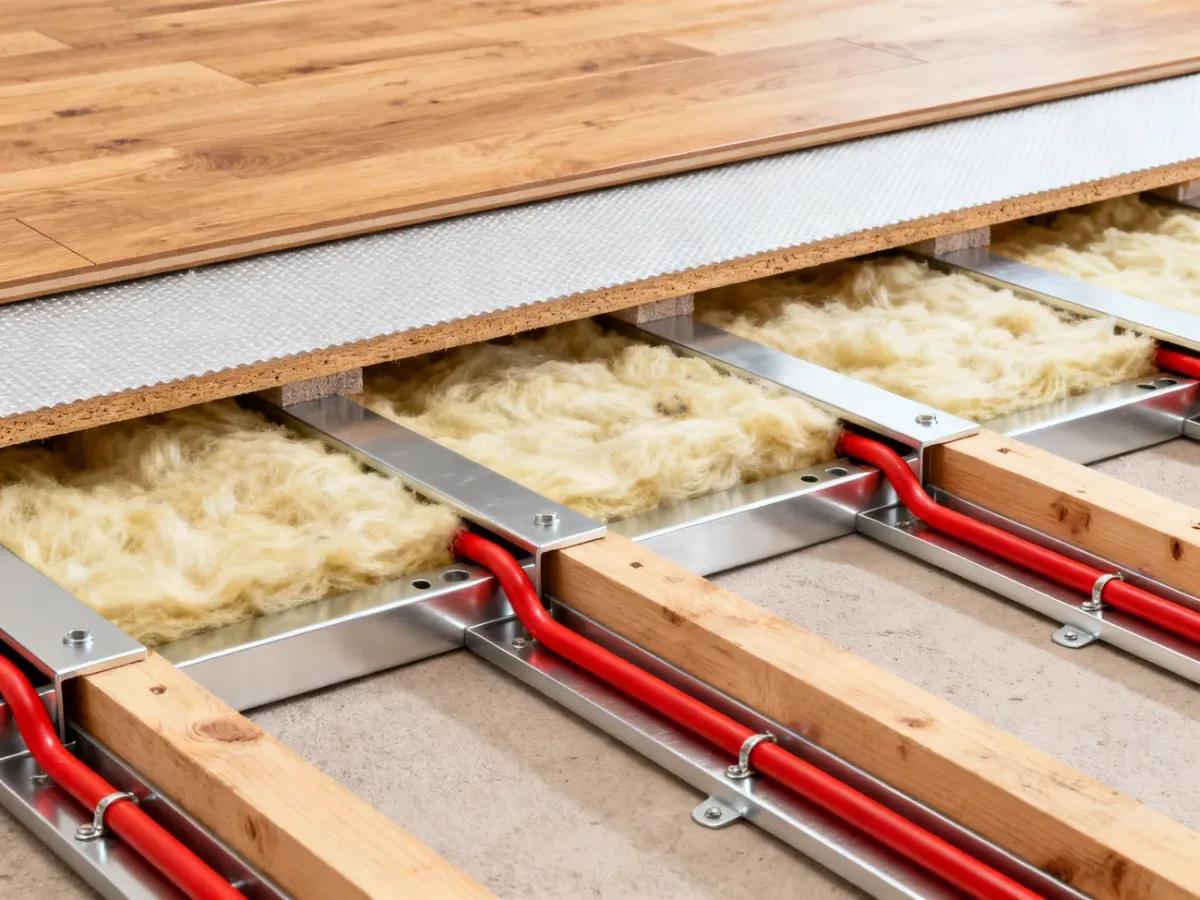

Jak wykonać system na legarach?
System legarowy układa się na konstrukcji, w której rury znajdują się nad izolacją, a pod warstwą podłogową. W przestrzeni między legarami stosuje się wełnę mineralną lub skalną, nie styropian. Wełna poprawia ochronę pożarową i akustyczną, a jej grubość dobiera się do wysokości przestrzeni oraz wymagań cieplnych przegrody.
- Sprawdź rozstaw i stabilność legarów oraz przygotuj ich górne powierzchnie pod warstwę podłogową.
- Ułóż izolację z wełny mineralnej lub skalnej między legarami, bez pozostawiania przypadkowych pustek i bez nadmiernego ściskania materiału.
- Zamontuj panele transmisyjne z blachy aluminiowej zgodnie z przebiegiem rur.
- Wciśnij rury w przygotowane rowki paneli, zapewniając ich równy kontakt z metalem.
- Podłącz pętle do rozdzielacza i przeprowadź próbę szczelności instalacji.
- Ułóż płytę podkładową, deski lub inny element przewidziany przez system, tak aby nie uszkodzić rur.
- Zamontuj posadzkę końcową z zachowaniem dopuszczalnej grubości i oporu cieplnego.
Aluminiowe panele transmisyjne nie są wyłącznie mocowaniem rur. Ich zadaniem jest przejęcie ciepła z przewodu i rozprowadzenie go na większej powierzchni podłogi. Bez nich ogrzewanie działałoby nierównomiernie, a poszczególne miejsca nad rurami mogłyby nadmiernie się nagrzewać.
Warstwy nad instalacją muszą być lekkie i zgodne z wymaganiami systemu. Zbyt gruba deska lub przypadkowa płyta zwiększa opór cieplny i ogranicza moc ogrzewania. W rozwiązaniach legarowych szczególnie ważne jest także mechaniczne zabezpieczenie rur przed przebiciem podczas późniejszych prac.
Na co uważać podczas eksploatacji?
Ogrzewanie podłogowe pracuje z niższą temperaturą czynnika niż klasyczne grzejniki. W systemie na legarach temperatura wody nie powinna przekraczać wartości określonej w dokumentacji instalacji, a przywoływane rozwiązania tego typu często zakładają poziom do około 45°C. Ostateczne ustawienia zależą od projektu, źródła ciepła, rodzaju rur i posadzki.
Do instalacji wodnej stosuje się rury przeznaczone do ogrzewania płaszczyznowego, między innymi PEX lub PEX/AL/PEX z barierą antydyfuzyjną. Często wykorzystywana jest rura D 16 × 2,0 mm, dla której zalecana długość pętli wynosi około 60–100 m, choć dopuszczalna długość zależy od projektu i oporów przepływu.
Podłoga drewniana, panele i winyl muszą mieć parametry dopuszczające montaż nad ogrzewaniem podłogowym. Im większy opór cieplny wykończenia, tym mniej ciepła trafia do pomieszczenia. Przy drewnie potrzebny jest termostat z czujnikiem podłogowym, który ogranicza temperaturę do wartości określonej przez producenta posadzki.
Najbezpieczniejszy układ to lekka, sucha konstrukcja, niska temperatura pracy i dokładna kontrola temperatury podłogi. Jeżeli strop ma małą nośność, belki są ugięte albo drewno wykazuje ślady zawilgocenia, najpierw trzeba naprawić konstrukcję i uzyskać ocenę fachowca. Dopiero wtedy można dobierać system grzewczy.
Artykuł dotyczy ogólnych zasad wykonania instalacji. Ostateczny dobór warstw, obciążenia i parametrów ogrzewania powinien wynikać z oceny konkretnego stropu, projektu instalacji oraz instrukcji producenta systemu.
